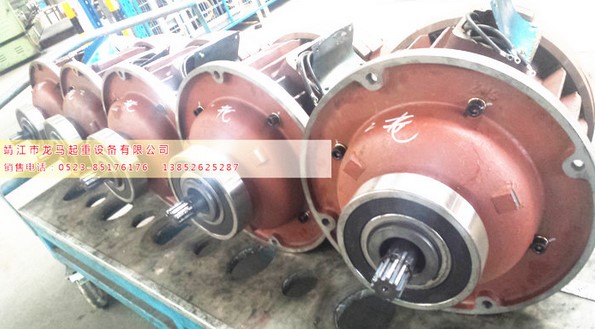

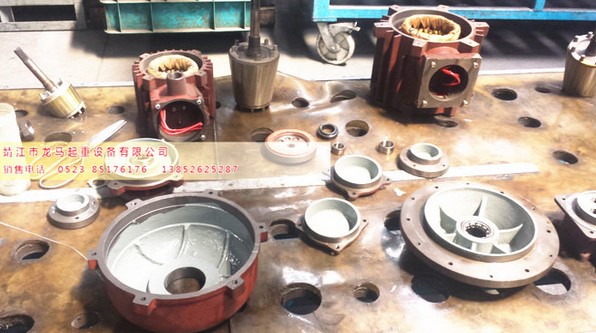

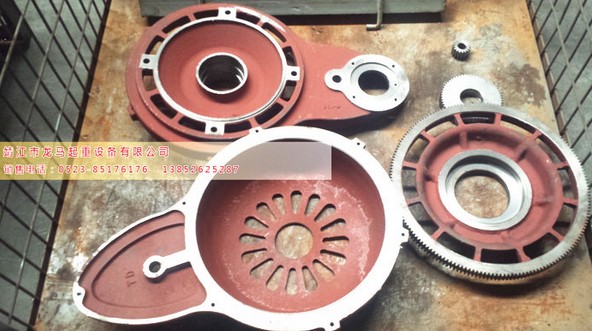

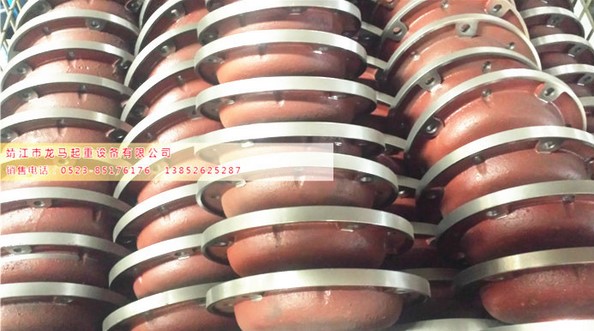

锥形电机及配件
销售热线
售后服务 在线询价
产品百科 产品问答
工程案例 资料下载
产品介绍
产品应用


锥形电动机 - 结构和工作原理

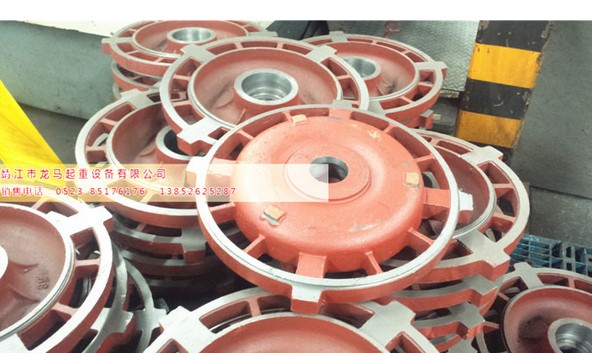

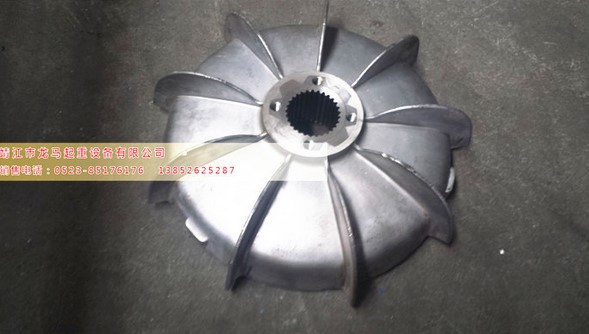

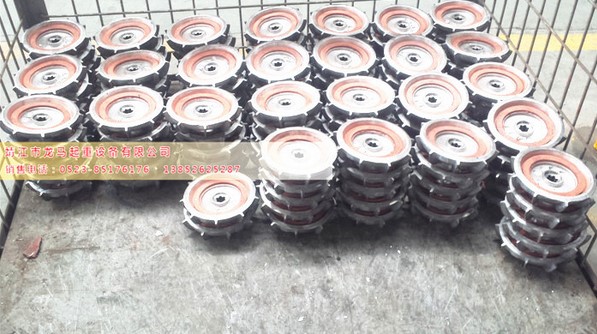

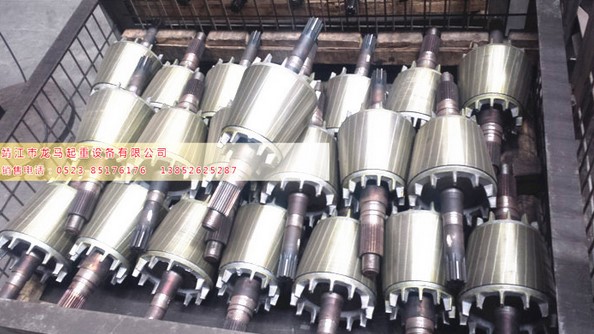

结构作用原理:主要由定子、锥形转子、压缩弹簧、前盖、后盖、风扇制动轮、制动环、组成,其中锥形转子、为截锥形,在其两端伸出小直径端和大直径端转子转轴,在小直径端转子转轴上装有压缩弹簧,并可产生轴向位移,同时会使制动环和风扇制动轮产生同样的轴向位移,用此达到制动功能
锥形电动机 - 型号表示方法
ZDY11-4  0.2KW
ZD、ZDY代表锥形转子制动三相异步电动机;
第一位数字代表机座号;
第二位数字代表铁心长度;
第三位数字代表电机极数;
第四位数字代表电机功率(KW)。
锥形电动机 - 常见故障的原因及分析
    【一】 绕组严重过热。
(A)定.转子间气隙过大,使空载电流增大。因锥形转子电动机的气除是随转子舶相对位置而变化的,由于加工精度的影响,装配时调整气除垫片垫多,气隙大大超过设计值,此对空载电流就增大,导致空载损耗增大。

(B)定子偏心使电机运转轻摩擦,电机的噪声与摄动锥形转子电动机装配完毕,试转时常听到一种不正常的尖叫声或杂音。    其原因可分为电磁噪声,机械噪声及空气动力噪声。
   (1)电磁噪声有如下几个原因
①齿谐波过大,使定子铁芯产生振动
②槽配合不当。
③气蹿偏心。
   (2)电机产生机械噪声的原因
①转子机械:平衡或风扇≈4动轮未技动平衡,使电饥运行时轻摩擦。
②轴承的噪声。
③定转于褶擦域转子加工时两端油承台不同轴。
④前后端盖内轴承室编心引起的振动与噪声。
⑤轴承台有效长不够,被花键槽弧长破坏,当电机转子移动时造成轴承内圈脱位。
⑦刹车响,一般与刹车片材质不符合要求,或后端盖铸件材质太硬有关。
⑧轴承台配合过紧使转子轴向移动困难。

  【二】 电机起动困难或带负载时转速较额定位低
    锥形转子电动机接通电源后,出现起动困难或带负载时转速较额定值低,可分为以下两种情况
  (1)空载时起动困难的原因
①制动环与刹车面锈死,通电时在轴向磁拉力的作用下制动轮脱不开。
②电源电缆线太细,使线路压降太大,而接到电机引出线端电压低于85的额定电压或某绕组局部线圈接线有误。
③弹簧压力过大,致使磁拉力不能克服弹簧压力。
④转子与定子铁芯运转时相擦。

  (2)负载时起动困难或转速较额定值低
①电机负载过大,超过1.25倍的额定负载。
②起动转矩过低,一般锥形电机起动转矩lkW以下至少为额定转矩曲2倍,lkW以上至少2.5~3.O倍。
③转子导条有裂纹或端环开裂,使电机出力不够。嗣动时下蒲锥形转子电动机,当定子通以三相交流电后,除产生转子旋转转矩外,同时产生轴向磁拉力。在轴向磁拉力的作用下,电机转子克报弹簧压力,使风扇制动轮上的制动环脱开后端盖,电机便旋转。断电时轴向磁拉力消失,在弹簧压力的作用下,制动轮刹紧后端盖而制动。

  【三】 电机制动下滑的主要原因
(I)制动环磨损,致使制动轮与刹车面间隙过大。
(2)弹簧压力过小或压力弹簧疲劳
(3)制动环松动.受潮或有油污。
(4)制动环与后端盖的锥面接触不良。
(5)后端盖刹车面加工粗糙。
(6)制动轮后端平面与锁紧螺母端面未与轴线垂直,使电机制动时受力偏移。
以上均为锥形转子电动机常见故障的原因及分析

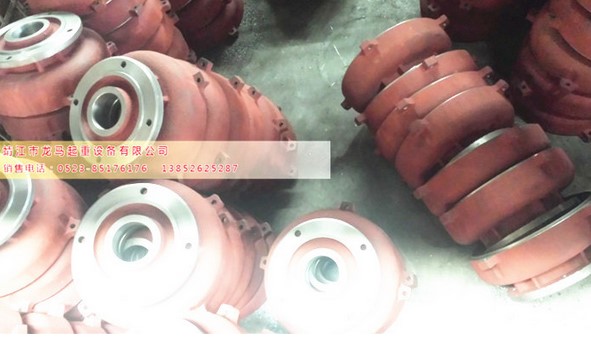

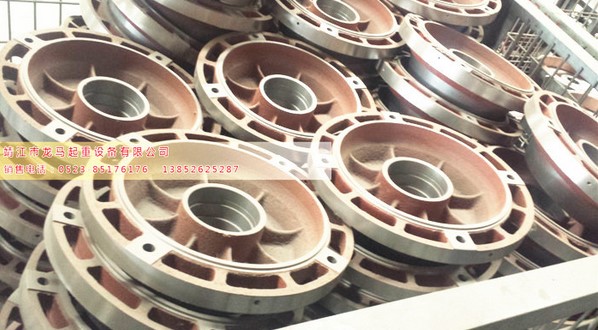

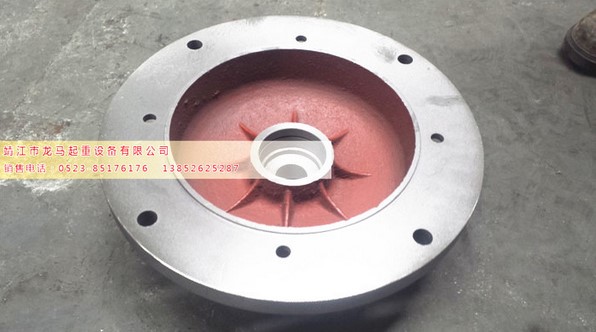

7.5KW前端盖

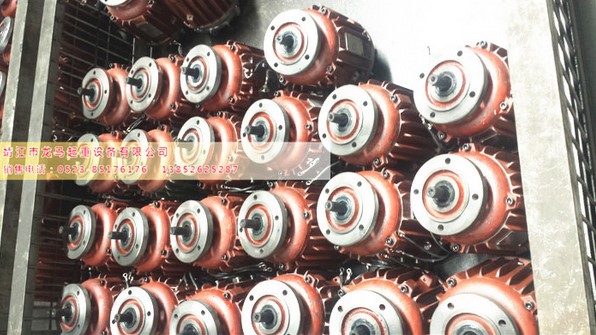

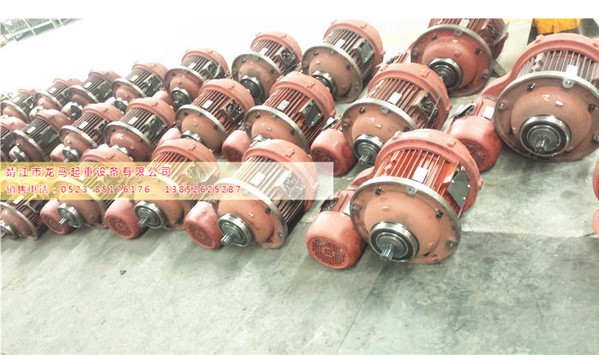

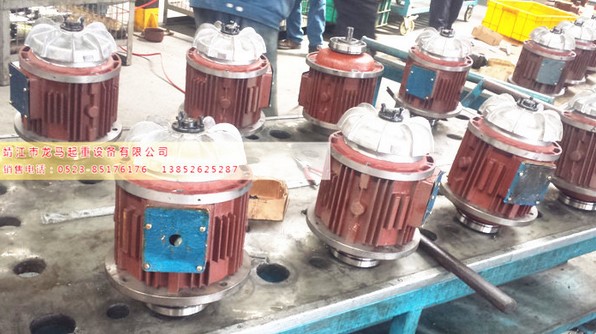

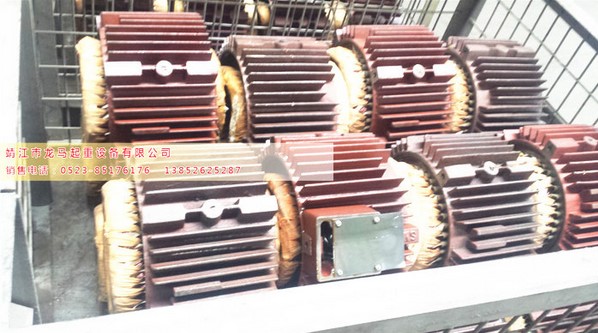

4.5kw锥形电机
