悬臂吊是如何旋转的,内部结构是什么样子?

作者:悬臂吊厂家时间:2021-05-16 22:57:55 次浏览

信息摘要

悬臂吊是由旋转臂,立柱及电动葫芦组成,立柱下端经过地脚螺栓固定在混凝土根底上,由摆线针轮减速设备来驱动悬臂转动,电动葫芦在悬臂工字钢上作左右直线运转,并起吊重物。本起重机结构简略,占地空间少,作业规模大,操作便利,滚动灵敏,适用于码头,库房

悬臂吊是如何旋转的,内部结构是什么样子?
悬臂吊是由旋转臂,立柱及电动葫芦组成,立柱下端经过地脚螺栓固定在混凝土根底上,由摆线针轮减速设备来驱动悬臂转动,电动葫芦在悬臂工字钢上作左右直线运转,并起吊重物。本起重机结构简略,占地空间少,作业规模大,操作便利,滚动灵敏,适用于码头,库房及车间等固定场所,起重机设有安全保护设备和极限保护设备,安全可行,是安全方便操作的起重机械
<a href='http://www.lmcranes.net/plus/list.php?tid=18' target='_blank'><u>悬臂吊</u></a>是如何旋转的,内部结构是什么样子?
悬臂吊结构原理及操作方法

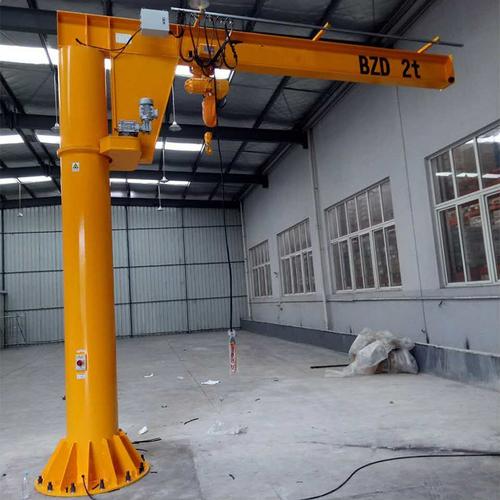

龙马立柱式悬臂吊由五部分组成:
1.悬臂吊立柱
悬臂吊立柱是将悬臂吊的旋转臂支承固定,其上下支承由承受径向力及轴向力的单列圆锥滚子轴承构成。
2.悬臂吊旋转臂
旋转臂由工字钢与支撑组合焊接而成,其作用是电动或手动小车实现水平移动以及电动葫芦的上下升降动作,并绕立柱回转。
3.悬臂吊支撑臂与减速机
支承臂对旋转臂起支撑作用,并增加旋转臂的抗弯性和强度。通过减速机带动滚轮,实现悬臂吊的电动回转。
4.环链电动葫芦
环链电动葫芦起吊重物,沿旋转臂水平移动,其结构特点详见环链电动葫芦使用说明书。
5.悬臂吊电器部分
电器部分采用C型轨加扁电缆供电系统,低压间控式安全电压进行操作,由手电门按纽实现控制,分别控制环链电动葫芦的快升、快降、慢升、慢降以及葫芦运行小车的行走和悬臂吊的左右回转,立柱内的集电环提供悬臂任意回转时的供电。

悬臂吊的操作方法:
1.操作者需熟悉悬臂吊的构造、性能、及操作方法,严禁出现超负荷的使用。
2.操作者应在使用前检查、确认启动按钮是否在停止位置,各电器、机械部分是否是安全好用的。
3.吊运工件前,先开动空车,来进行空负荷的运转。
先需完成以下检查项目:
a.按钮是否是可靠的控制着葫芦的升降和运行;
b.在运转时是否有异常的声音和异味;
4.在吊运工件时吊挂必须牢固平稳,吊运应先点动按钮,使重物拉紧链条后再起吊,看挂扣有无扣牢,使重物稍离地面,经试后无问题再吊运。
5.必须在垂直的位置上起吊重物,严禁斜拉斜吊。
6.在整个吊运的过程中,严禁吊物从人头顶上越过,严禁任何人员处在吊物的正下方。
7.旋转时不能猛的拉动葫芦链条,防止在吊运过程中吊物出现惯性的失控。
8.严禁将重物长时间的悬挂在空中。
9.保持手电门按钮的整洁、干燥,禁止手上带水操作手电门。
10.操作者在使用过程中如发现有异常现象,需立即急停,通知维修人员查明问题原因。

龙马起重悬臂吊产品有哪些派生系列
立柱式悬臂吊BZ型 悬臂采用工字钢
立柱式悬臂吊BZ-KBK型  悬臂采用内轨式,如KBK,刚性轨道起重机,铝合金轨道
移动式悬臂吊BZ-Y型  悬臂采用工字钢
移动式悬臂吊BZ-Y-KBK型 悬臂采用内轨式,如KBK,刚性轨道起重机,铝合金轨道
壁挂式悬臂吊BX-D型悬臂采用工字钢
壁挂式悬臂吊BX-KBK型  悬臂采用内轨式,如KBK,刚性轨道起重机,铝合金轨道

以上由【靖江市龙马起重设备有限公司】提供发布:
靖江市龙马起重设备有限公司产品主要有立柱式旋臂吊、墙壁式旋臂吊、移动式旋臂吊、折臂吊、刚性组合式起重机、柔性kbk轨道起重机、铝合金轨道起重机、桥式起重机、悬挂起重机、欧式半龙门式起重机、移动龙门吊、铝合金龙门吊、德马格电动葫芦、科尼电动葫芦、鬼头电动葫芦、耶鲁电动葫芦、安博电动葫芦、智能提升机等全系列产品。
